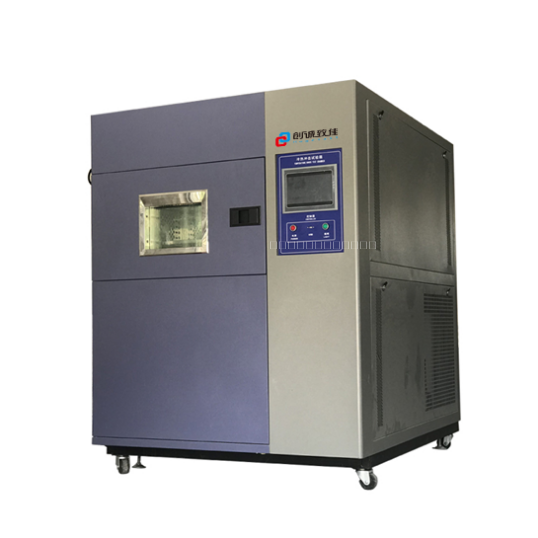

冷熱沖擊試驗箱產品介紹
（圖片供參考，以實際樣品為準）
第二部分：hugetall試驗箱制造方案
三箱氣體式冷熱沖擊試驗箱（蓄溫法）由以下四大部分構成：
（1）試驗箱箱體
（2）試驗箱電控系統
（3）試驗箱低溫制冷系統
（4）活動工作臺驅動系統
該設備總體為整體式結構，即把試驗箱的箱體、活動工作臺傳動系統、電氣控制系統為一體；低溫制冷系統為一體。試驗箱的箱體在上部，電控系統、活動工作臺傳動系統安置于試驗箱箱體的旁邊，制冷系統置于后面。
以下分別介紹這四大部分：
※一.箱體結構：
1.箱體選用材料：試驗箱工作室采用進口不銹鋼板制造；
2.內箱材質：不銹鋼板（SUS#304）.
3.外箱材質：不銹鋼板（SUS#304）.
4.保溫材質：a.高溫槽：硅酸鋁保溫棉.
b.低溫槽：高密度PU發泡.
5.箱門：上、下箱單片門，左開.
5.1.嵌入式平面把手.
5.2.后鈕：SUS#304.
6.保溫、斷熱橋方面采用進口原料隔熱板和密封條，在產品測試室加了一個溫度傳感器，來監測產品溫度在切換后是否恢復到了箱內溫度。只有溫度和時間都達到了設定值后，下一個沖擊循環才能開始。
7.試驗箱門與循環風機、氣門開關互鎖。為保護操作者安全，一旦打開試驗箱門，循環風機和氣門的電源會自動切斷。
8.在箱頂有標準引線管孔。主要是為了向箱內引入傳感器線、檢測電纜線以及其他類型引線，方便用戶對產品進行通電測試。
※二.試驗箱制冷系統
三箱氣體式冷熱沖擊試驗箱制冷系統選用進口半封閉壓縮機組，產油分離器。制冷系統其他關鍵部件，如電磁閥、膨脹閥、過濾器等我司也采用進口件，以確保質量。采用了相應增設其能量調節措施，如蒸發溫度調節、能量調節、熱氣旁通能量調節以確保在滿足主要技術指標的前提下，降低設備能耗。
※三.hugetall控制系統
沖擊溫度控制器：
液晶顯示觸控式瑩幕直接按鍵型控制器，中英文表示5.7”圖形之廣視角，高對比附可調背光功能之大型LCD液晶顯示控制器.
1.控制器規格：
a.精度：溫度±0.1℃＋1digit.
b.分辨率：溫度±0.1.
c.具有上下限待機及警報功能.
d.溫度入力信號T型.
e.P.I.D控制參數設定，P.I.D自動演算.
2..畫面顯示功能：
a.采畫面對談式，無須按鍵輸入，屏幕直接觸摸選項.
b.溫度設定（SV）與實際（PV）值直接顯示.
c.顯示故障狀態及說明故障排除方法.
d.可顯示目前執行程序號碼，段次，剩余時間及循環次數.
e.溫度程序設定值以圖形曲線顯示，具實時顯示程序曲線執行功能.
f.具單獨程序編輯畫面，可輸入溫度，時間及循環次數.
g.屏幕可作背光調整.
h.屏幕顯示保護功能可作定時，TIMER或手動關閉設定.
3.程序容量及控制功能：
a.可使用的程序組：最大100個PATTEN（即96個試驗規范可設定）.
b.可重復執行命令：每一個命令可達999次.
c.SEGMENTS時間設定0--99Hour59Min.
e.具有斷電程序記憶，復電后自動啟動并繼續執行程序功能.
f.程序執行時可實時顯示圖形曲線.
g.具有預約啟動及關機功能.
h.具有日期，時間調整功能.
配有標準的RS485/232計算機通信接口；通過上位機遠程試驗數據的采集、編程控制等功能。
試驗箱工作室超溫、壓縮機過熱、超壓、過載、電源缺相、斷水、缺相、相序錯誤等多種保護功能；設備出現故障，電控系統自動整機斷電，并具有相應聲光報警，保護設備不損壞，試驗箱運行安全、可靠。
※四、活動工作臺驅動系統
在該產品的設計上運用了世界目前成功、先進的設計思想，采用氣動原理作為沖擊試驗箱的主動源，使試驗箱在轉換過程中平穩，以確保試品在試驗過程中不致發生不必要的損壞，保證試驗的真實性。采用氣動原理還能消除設備在使用過程中出現漏油等不良現象，給客戶使用帶來的煩惱。氣動驅動系統，這一方式是目前國外冷熱沖擊試驗箱普遍采用的方式，可靠性高，其綜合性能大大優于液壓驅動、直線電機驅動等驅動方式。
冷熱沖擊試驗箱技術參數
容積：60L
在箱頂有標準引線管孔。主要是為了向箱內引入傳感器線、檢測電纜線以及其他類型引線，方便用戶對產品進行通電測試。
試驗方式：氣動風門切換
高溫室預熱溫度范圍：+60～+180°C
高溫室升溫速率：+60→+180°C，約40分鐘
低溫室預冷溫度范圍：-55～0°C
低溫室降溫速率：+20→-55°C，約80分鐘
試驗室溫度偏差：≤±2 oC
試驗室溫度使用范圍：-40～+150°C
試驗室溫度恢復時間：10分鐘以內
試樣擱板承載能力：20kg
工作室尺寸：400×500×300mm（深×寬×高）；
外部尺寸：1600×1600×1750 mm（深×寬×高）；
供電電源：AC380V±10%，50Hz三相四線＋保護地線
功率：約16KW
滿足標準：國軍標GJB150.3-86；國軍標GJB150.4-86；國軍標GJB150.5-86；
冷卻方式：風冷
